Автоматизация производственных процессов с каждым днем неуклонно растет. Постоянно возникает потребность в создании информационной и телекоммуникационной связи между руководством и исполнителями, оператором и оборудованием, для связи оборудования между собой в единый контролируемый комплекс, для полного отслеживания процесса выпуска продукции. На данном этапе этого можно добиться с применением сетевых и телекоммуникационных устройств. Но устройства требовательны к месту установки и окружающей среде, в которой им предстоит работать.

Вопрос установки и монтажа сетевого, телефонного оборудования и устройств поднимался еще при организации телефонной связи с начала ХХ века. С этого момента и началась эра серверных стоек и шкафов для монтажа сетевого и телекоммуникационного оборудования.

Удобство монтажа и быстрота подключения сыграли свою роль, твердо закрепив их на рынке спроса и позволив сформировать широкую серию шкафов под разные критерии заказчика. От количества оборудования зависят габариты шкафов, которые в свою очередь делятся на напольные и настенные. Основное преимущество напольных шкафов – значительная вместимость и большая допустимая распределенная нагрузка, а также мобильность. Но и у настенных есть свои плюсы, один из которых – крепление на стену, что позволяет экономить производственную площадь.

Для решения задач создания связи и коммуникации в офисе между отделами, компаниями, организациями, допустимо использование классического варианта напольного либо настенного шкафа, где не ставится задача по обеспечению защиты от неблагоприятных окружающих факторов. При обеспечении связи непосредственно на производстве и в других производственных помещениях существуют факторы, на которые следует обратить особое внимание. К ним относятся высокая запыленность, повышенная влажность, риска механического воздействия, вибро и сейсмоактивность. И чтобы добиться долгой и непрерывной работы сложного сетевого оборудования, необходимо исключить воздействие этих факторов.

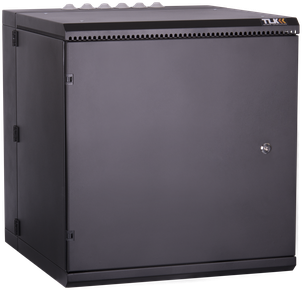

TWM-186060-M-BK – Настенный шкаф TLK
серии Industry

Именно с этой целью специалистами TLK была спроектирована серия шкафов Industry для размещения активного и пассивного телекоммуникационного оборудования напольного (TFM) и настенного (TWM) варианта. Шкафы данной серии исключают вредное воздействие факторов на оборудование для предотвращения выхода его из строя, оставляя только неза­висимый фактор – естественный износ.

Отличительной чертой серии является наличие уплотнительных контуров и замков с системой поджима, что позволяет сохранять установленное оборудование в надлежащем состоянии, даже на­ходясь в местах с повышенной запыленностью, и предотвратить несанкционированный доступ.

Нужно учитывать, что полная герметизация исключит возможность естественного охлаж­дения оборудования, что негативно ска­жется на времени его работы. Поэтому была встроена система вентиляции, оснащенная съемными заглушками с фильтрами.

При необходимости возможно установить блок принудительной вентиляции TLK из четырех или шести вентиляторов, оснащенных филь­тром. Вентиляционные отверстия имеют доста­точные размеры, чтобы вентиляторы работали в штатном режиме без лишних нагрузок и пе­рерасхода электроэнергии. Блок вентиляторов можно установить как в напольную, так и в на­стенную версию. Процесс монтажа желательно выполнить на этапе сборки шкафа, иначе дли­тельная работа без охлаждения приведет к пе­регреву и выходу оборудования из строя.

По конструктивным особенностям испол­нение шкафов TWM и TFM имеет различия, которые никак не ухудшают их защитные характеристики.

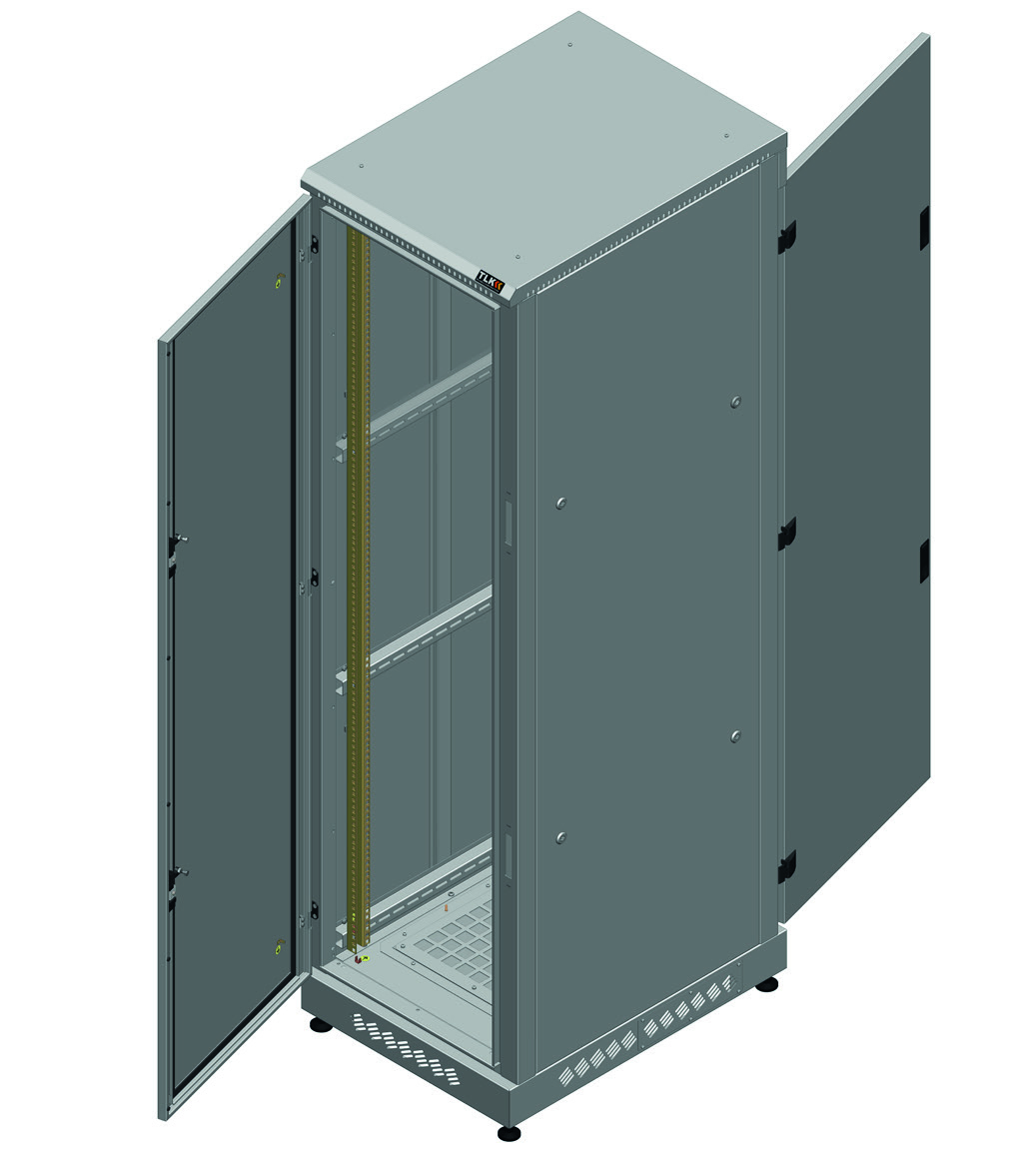

TFM-426080-MMMM-GY – Напольный шкаф TLK
серии Industry

Рассмотрим более компактную настенную конструкцию TWM. Данный шкаф обладает всеми защитными свойствами, как и его стар­шая напольная модель TFM: контур уплотнения дверцы, оснащение вентиляции фильтром. От­личительной чертой является наличие задней стенки на петлях, которая является откидной секцией, способной держать нагрузку корпуса. Эта особенность облегчает крепление шкафа к стене и позволяет с легкостью производить установку и подключение оборудования, про­сто отведя корпус от задней секции на необхо­димый угол.

Контур смыкания корпуса шкафа и задней секции также снабжен уплотните­лем для защиты от агрессивных сред. Замок на боковой стенке избавит от несанкциониро­ванного доступа и создаст необходимое уси­лие сжатия уплотнителя для герметичности. В данной конструкции прочный цельносварной корпус и фальш-крыша, защищающая верх­ние вентиляционные каналы от механического воздействия и влаги.

Напольная модель TFM представлена в виде сборно-разборной конструкции, все де­тали которой легко монтируются на несущем каркасе из цельносварных рам. Конструкция каркаса выполнена согласно ГОСТ 28601.1-90 (19-дюймовый стандарт МЭК 297) и позволяет выдержать распределенную нагрузку в раз­мере 700 кг. В комплекте также присутствует фальш-крыша, защищающая верхний венти­ляционный канал от влаги и внешнего меха­нического воздействия.

Для установки телекоммуникационного оборудования внутри шкафов предусмотре­ны четыре монтажных направляющих 19”, регулируемых по глубине. Для удобства уста­новки, применена юнитовая (U) система раз­метки направляющих, которая позволяет устанавливать:

• Телекоммуникационное оборудование;
• Промышленные компьютерные системы;
• Профессиональное музыкальное оборудование;
• Системы видеорегистрации и наблюдения;
• Распределители питания;
• Системы автоматизации и управления;
• Кабели электропитания и волоконно-оптиче­ский кабель;

Это упрощает процесс и позволяет скомпо­новать оборудование под необходимые нужды. Наличие съемных боковых стенок у напольной мо­дели дает полную свободу действий с оборудова­нием как во время монтажа, так и обслуживания.

Часто в ходе эксплуатации возникает по­требность переустановки или перемещения шкафов. Для этого шкаф модели TFM осна­щен отверстиями для крепления роликов, что позволяет устанавливать регулируемые опо­ры и ролики одновременно. Вибро- и сейсмо­стойкость обеих конструкций соответствует требованиям ГОСТ 15516.1 и позволяет их ис­пользовать в помещениях с незначительными вибрационными воздействиями. При этом сте­пень защиты от пыли и влаги не ухудшается.

Заведение кабелей внутрь у напольной мо­дели TFM происходит через отверстия гер­метизированных выводов, расположенных в основании и над проемом в задней двери шкафа. В настенной модели TWM кабель под­водится и заводится через 12 верхних/нижних герметизированных отверстий с задней и бо­ковых сторон цокольной части основания. Все металлические элементы конструкции соеди­нены в общий контур заземления, что обеспе­чивает защиту от поражения электрическим током оборудования и персонала. Общий кон­тур заземления шкафа, подключенный к шине заземления, создаст хорошую экранировку от внешних помех.

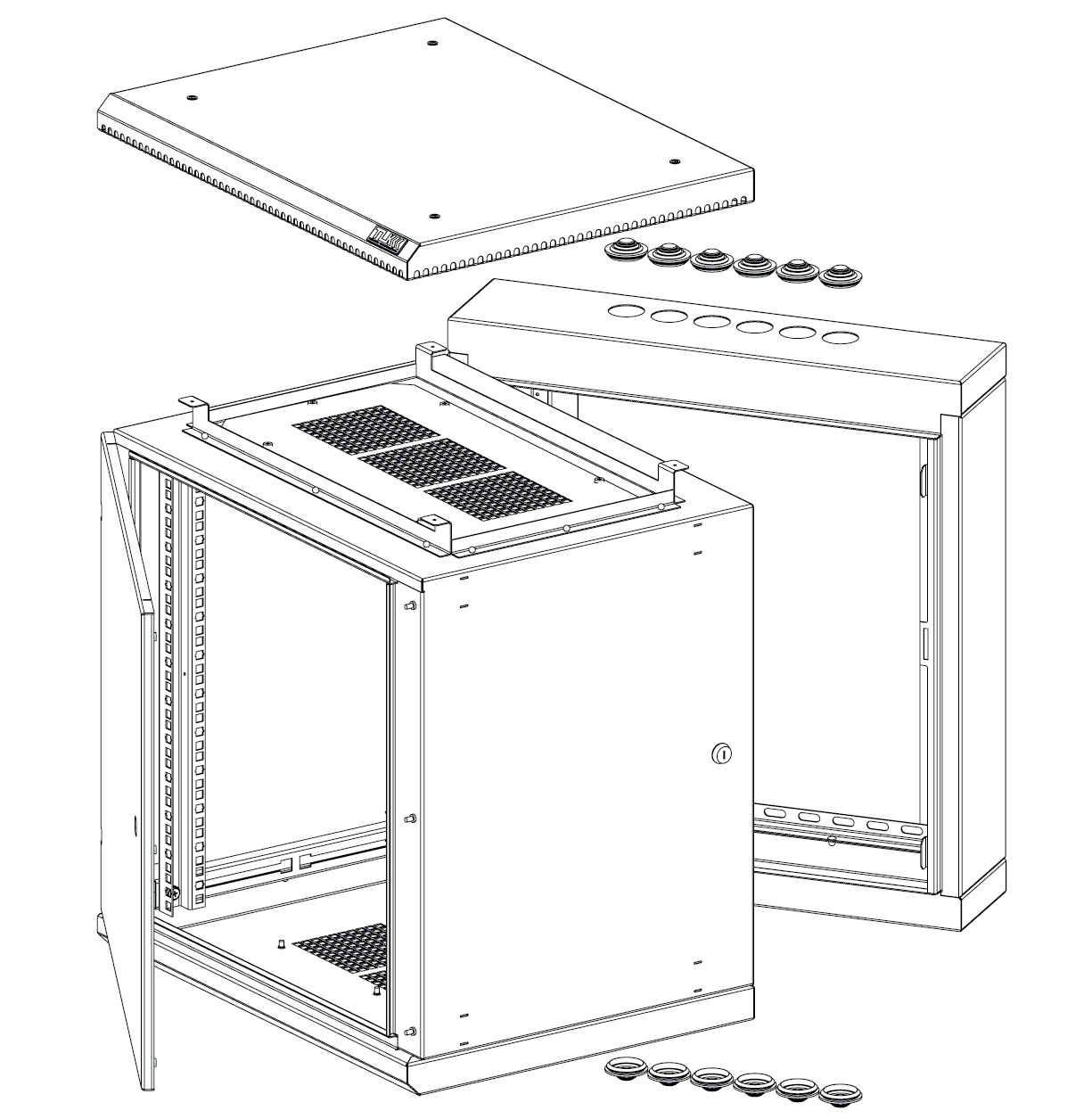

Чертеж настенного шкафа серии TWM

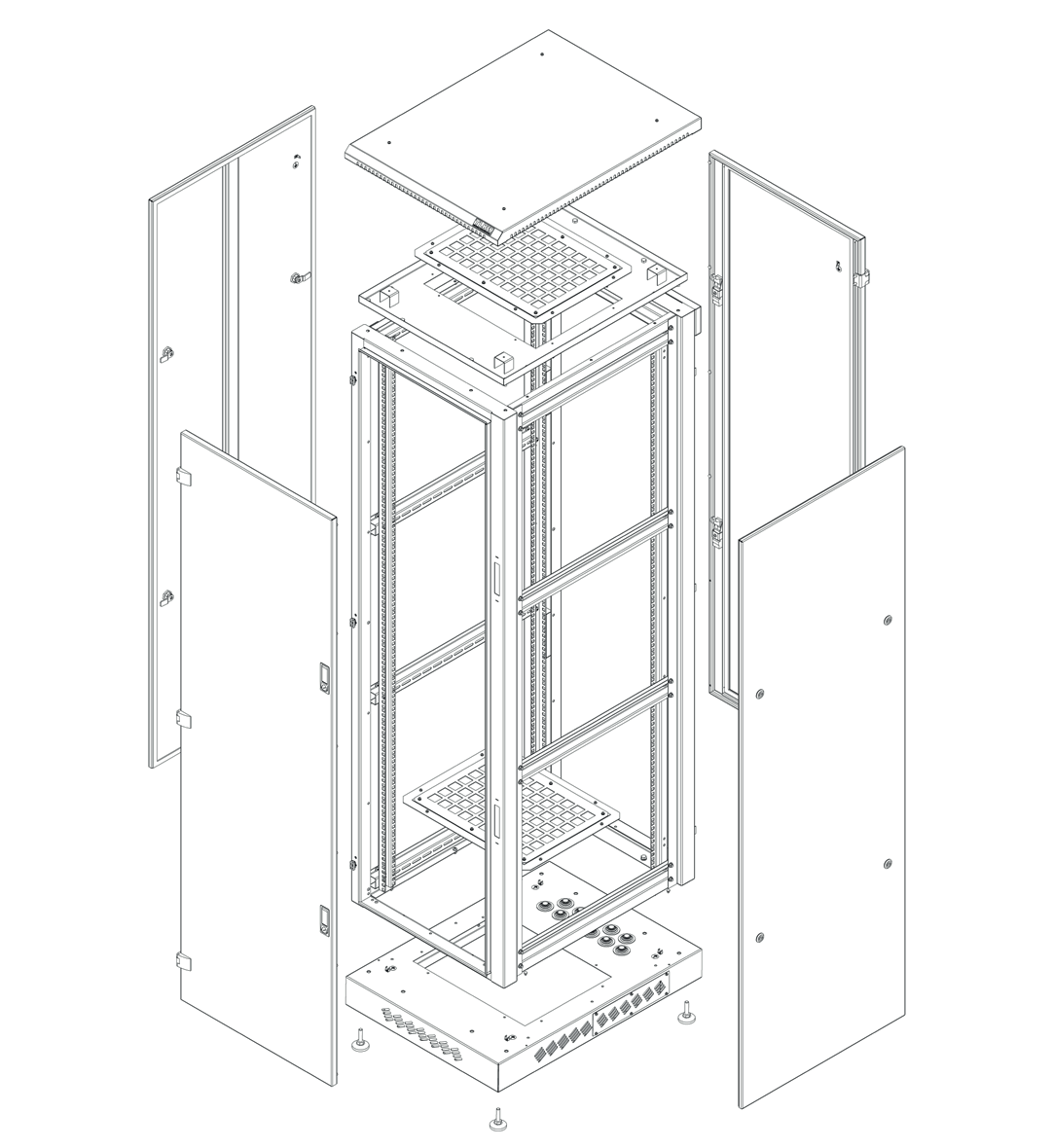

Чертеж напольного шкафа серии TFM

Линейка шкафов напольной модели TFM представлена в трех вариантах исполнения по высоте: 24U, 33U, 42U. Остальные разме­ры одинаковы у всей линейки: ширина 600 мм, глубина 800 мм, монтажная глубина 630 мм.

Модель TWM – настенный вариант – имеет более широкий выбор размера по высоте: 6U, 9U, 12U, 15U, 18U. И также фиксирован­ные размеры для всей линейки: ширина 600 мм, глубина 600 мм, максимальное расстояние между направляющими 365 мм.

Цветовых решений для обеих моделей два: светло-серый RAL 7035 и черный RAL 9005. Применение порошкового полимерно-эпок­сидного покрытия, позволяет эксплуатировать шкафы при температурах от -50 до +45 и отно­сительной влажности не более 80%, сохраняя при этом коррозионную стойкость покрытия.

Элементы конструкции напольной вер­сии выполнены из листовой стали толщиной 1,5 мм. Монтажные профили 19” из 2 мм листо­вой стали с последующим антикоррозионным покрытием Ц6хр.

Настенная версия является облегченной с применением листовой стали 1,2 мм для кар­каса и 1,5 мм для монтажного профиля 19” с по­следующим антикоррозионным покрытием Ц6хр.

Совокупность примененных способов защи­ты от воздействия среды дает шкафам степень защиты IP 55 по ГОСТ 14254-96 (МЭК 529-89) и является наилучшим решением использования его на производствах.

Следовательно, выбор между линейками шкафов TFM и TWM общей серии Industry за­висит от вида и количества монтируемого те­лекоммуникационного оборудования. А также предполагаемого места и способа установки, мобильности и прочих факторов, которые нуж­но учитывать при выборе.
